RSM
Zuschlagstoff-Beschickersystem
zum Beschicken der Boxen des Taschenzuteilers ohne Rampen
geeignet für M1TZ oder M2,5 TZ
technische Daten
|
Hauptrahmen |
Portaltyp - ( Winkelkonstruktion ) |
|
Förderleistung ( TPH) |
160 |
|
Neigungswinkel |
28° |
|
Förderlänge ca. |
15.7m |
|
Aufstieg |
Stufenartiges Hochleistungsgitter |
|
Breite |
600 mm, einseitig |
|
Stufenbreite (mm) |
330 |
|
Geländerlauf Durchmesser (mm) |
33,7 ɸ |
|
Drehverteiler/-revolver |
|
|
Drehung |
360° , Endschaltergesteuert |
|
Entleerung |
Quadrat. Rutsche mit Liner |
|
Gurtantrieb |
Dreiphasenmotor 7.5 KW, IE2 Marke: CG/Siemens |
|
Getriebe |
Schaftmontiert - Bongfiglioli ; TA-DA-45-55 |
|
Gurtdetails |
|
|
Breite |
800mm (Stollengürtel) |
|
Stollenhöhe |
15mm ; 3 lagig |
|
Obere Abdeckung (mm) |
3 |
|
Untere Abdeckung (mm) |
1,5 |
|
Haubenabdeckung |
Farbbeschichtetes Blech - RAL 6028 |
|
Entladetrichter |
|
|
Liner |
bereitgestellt |
|
Plattform |
Auf 3 Seiten vorhanden |
|
Fördersäulen |
verschraubte Konstruktion |
|
Material |
Rohrkonstruktion mit Aussteifung |
|
Hardware Artikel |
|
|
Lager |
NTN |
|
Muttern und Schrauben |
verzinkt |
|
Keilriemenscheibe |
Fenner |
|
Bedienfeld |
Separat als Bedienkasten am Befülltrichter |
|
Sockelleiste |
|
|
Länge |
1,5m |
|
Liner |
vorhanden |
|
Bemalung |
Seetauglicher Anstrich. (Kupferschlackenstrahlen der Stahloberfläche mit HS670-Grundierung, Auftragen einer letzten Schicht PU-Lack RAL 6018) |
|
Befülltrichter |
verschraubte Konstruktion |
|
Größe |
3m x 3m x3m |
|
Liner |
Auf 3 Seiten vorgesehen |
|
Grizzly |
2m x 2m |
|
Öffnung |
300mm x 300 |
|
Rüttler |
Vorhanden, Marke: Wam/Cosben |
|
Trichtergestell |
Rohrkonstruktion mit Aussteifung |
|
Trichterklappe |
verstellbarer Klappe |
|
Sicherheitsvorrichtungen |
Rücklaufsperre für Förderband, Zehenschutz für Laufsteg, Schutz an Kopf- und Umlenkrolle, Not-Zugseilschalter |
|
Fundamentschrauben |
vorhanden |
Bilder zum Beschickersystem

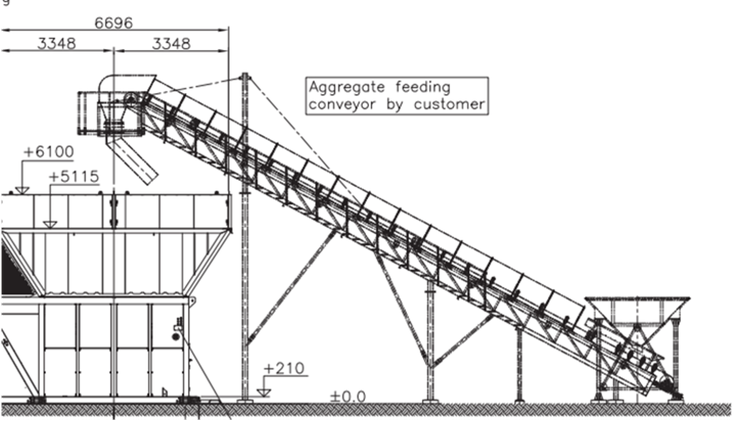

skizze
